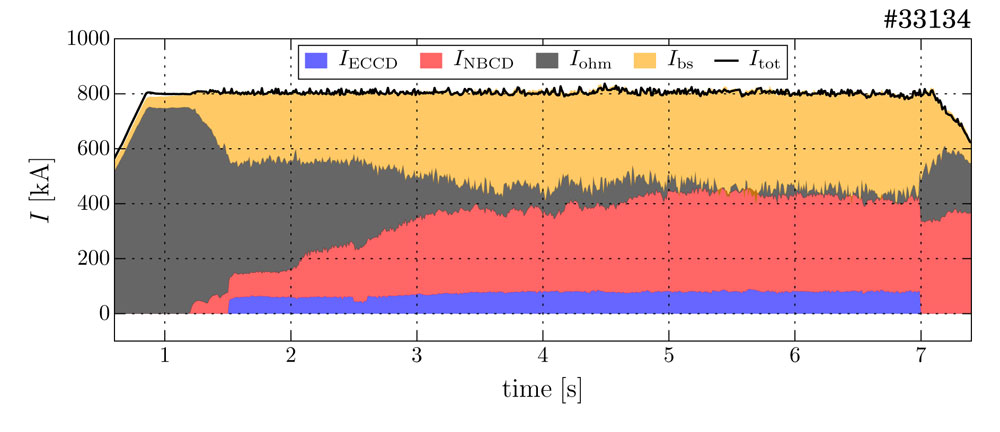

Die Zusammensetzung des Plasmastroms in Entladung Nr. 33134, eine Tokamak-Entladung ohne Transformator: Eingetragen ist der externe Stromtrieb durch Mikrowellen (blau) und Teilchenstrahlen (rot). Mit ihrer Hilfe geht der vom Transformator erzeugte Strom (grau) gegen Ende der Entladung für drei Sekunden nahezu auf Null zurück, der vom Plasma erzeugte Bootstrap-Strom (gelb) macht die Hälfte des Gesamtstroms aus. Dieser Gesamtstrom von 800 Kiloampere (schwarz) bleibt während dieser Vorgänge konstant.
Nach zehn Sekunden ist alles vorbei: Ganz allgemein sind die Plasmaentladungen in ASDEX Upgrade aus technischen Gründen auf eine Dauer von zehn Sekunden begrenzt.
(Grafik: IPP, Alexander Bock)
|
